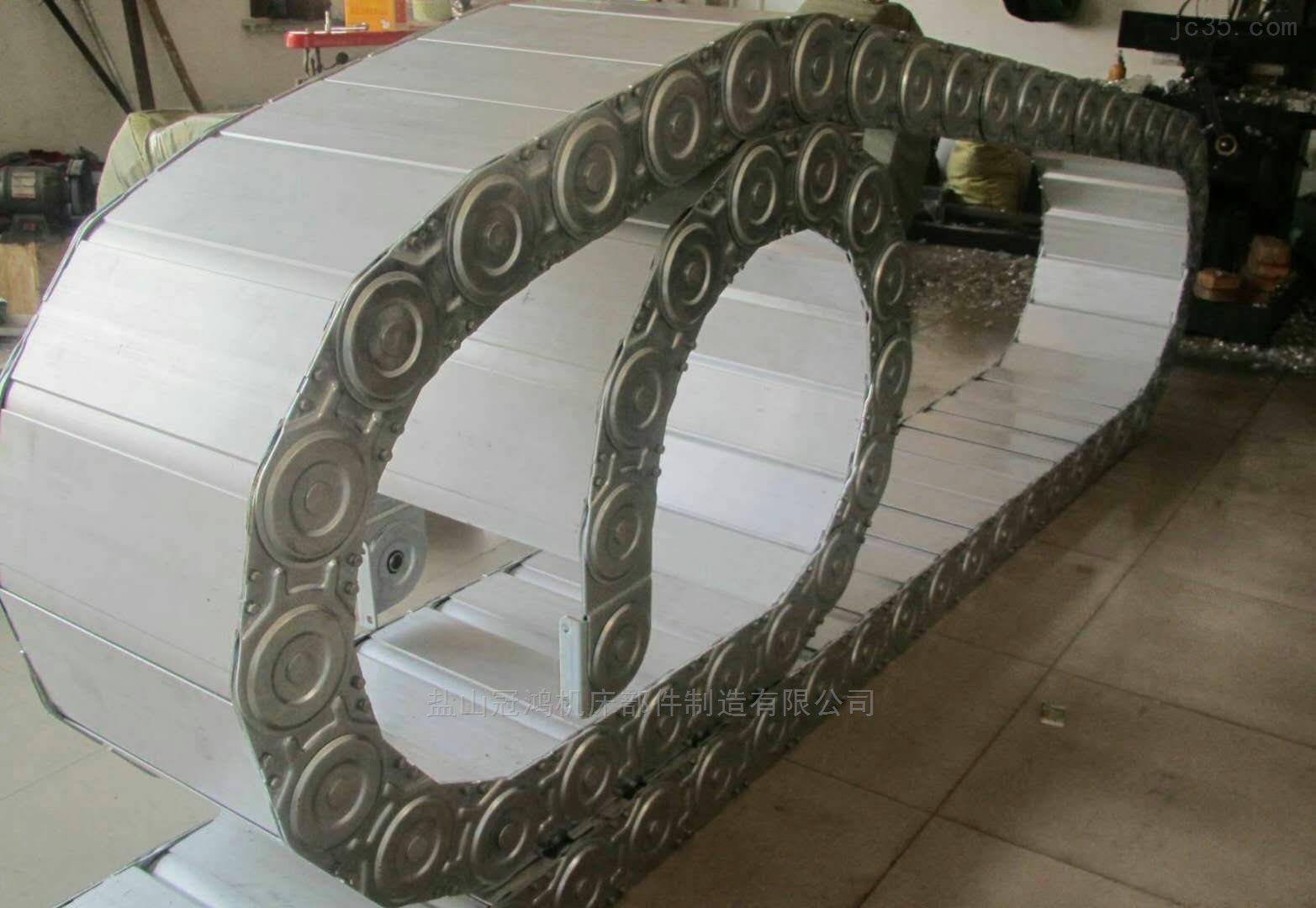

机械钢制坦克链定做厂家

更新时间:2020-02-24 点击量:124
机械钢制坦克链定做厂家


机械钢制坦克链定做厂家

有三种支撑板的形式。
(1)当拖链需承载较大管、缆负荷时、应选用高强度支撑板——整块式
(2)当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板——分开式
(3)安装管缆的规格品种较多时,可选用支撑板——框架式。

机械钢制坦克链定做厂家

使用中必须注意几点:

1.TLG和TL型钢制拖链其使用行程最大为40米,适用于所有传动方式。可随意加长和缩短。此外,可通过改变销轴获得改变弯曲半径。

2、机床做最大限度运转时,如钢制拖链的宽度超过300mm,拖链的长度超过4m时出于稳定性原因,应考虑选择加大一号规格的拖链。按节距分类有45、65、95、125、180、225、250型。拖链宽度可按用户要求定做,弯曲半径从50-800之间。



订单举例

  拖链型号TL115,支撑板Ⅲ型,弯曲半径R=250,支撑板宽度Bi=300,拖链长度L=7500

  拖链TL115Ⅲ-R250×300×7500

  Ⅰ型-支撑板整体型(根据用户要求开孔)

  Ⅱ型-支撑板上下分开型(根据用户要求开孔)

Ⅲ型-上下是铝板内有隔离片(根据用户要求放隔离条)

 塑料拖链的用途
1、适合于使用在往复运动的场合,能够对内置的电缆、油管、气管、水管等起到牵引和保护作用。
2、拖链每节都能打开,便于安装和维修。运动时噪音低、耐磨、可高速运动。
3、拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。

 塑料拖链的选用原则
内高:选择内置电缆、油管、气管、水管等中最粗的一根作为参考高度,加上至少10%的高度空间作为拖链内高Hi.如果重叠按重叠后实际高度作为参考高度。
内宽:选择较粗的一些电缆、油管、气管、水管等,其外径之和作为拖链内宽的参考,并留有至少10%的宽度空间。
